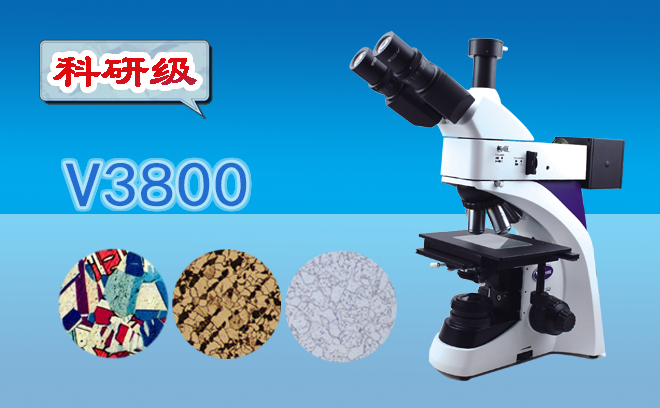

金相顯微鏡是材料科學領域不可或缺的微觀分析工具，通過高倍率成像揭示金屬、陶瓷、復合材料等樣品的組織結構特征。其結構設計需滿足高分辨率、大景深及多模式觀測需求，核心組成部分可歸納為以下六大系統：

1. 光學成像系統：光線傳導與圖像形成

物鏡系統：作為成像核心，物鏡的數值孔徑（NA）決定分辨率與景深。常見類型包括消色差物鏡、平場物鏡及偏光物鏡，支持明場、暗場、偏振光等觀測模式。物鏡的放大倍數通常涵蓋5×至100×，配合目鏡實現總放大倍數50×至1000×。

目鏡系統：目鏡將物鏡形成的中間像進一步放大，常見放大倍數為10×或15×。部分目鏡集成刻度尺，用于測量樣品尺寸或顆粒分布。

聚光鏡與孔徑光闌：聚光鏡控制照明光束的匯聚程度，孔徑光闌調節進入物鏡的光通量，影響圖像對比度與景深。

2. 機械支撐與調節系統：精確操控與穩定觀測

鏡體框架：采用剛性材料（如鋁合金或鑄鐵）構建，確保光學系統穩定對齊，減少振動對成像的影響。

載物臺：支持樣品平移、旋轉及傾斜操作，部分配置電動載物臺實現**定位。樣品夾持裝置需適配不同尺寸與形狀的樣品，如金屬試塊、薄膜或截面樣品。

調焦機構：通過粗調與微調旋鈕控制物鏡升降，實現從快速對焦到精細調焦的操作。部分G端型號采用電動調焦，支持自動化掃描與圖像拼接。

3. 照明系統：光源與光路控制

光源類型：傳統金相顯微鏡多采用鹵素?zé)艋騆ED光源，提供連續光譜照明；現代型號可能集成熒光光源或激光光源，支持特殊觀測需求（如共聚焦成像）。

光路調節組件：包括視場光闌（控制照明區域）、濾光片（如偏振片、彩色濾光片）及反射/透射切換裝置。透射照明適用于透明樣品（如薄膜），反射照明則用于不透明樣品（如金屬）。

亮度調節：通過可變電阻或數字控制器調整光源亮度，適應不同樣品對光強的需求，避免過曝或欠曝。

4. 樣品制備輔助系統：適配與保護

樣品夾持與壓平裝置：確保樣品表面與載物臺平行，減少成像畸變。對于曲面樣品（如管材），可能需配置專用夾具或壓平裝置。

防污染與保護裝置：如防塵罩、樣品室密封門及透鏡清潔系統，防止灰塵或污染物附著在光學元件表面。

5. 圖像采集與處理系統：數字化與數據分析

相機接口與成像模塊：適配CCD或CMOS相機，實現實時圖像采集與存儲。部分型號集成數字圖像處理軟件，支持圖像增強、尺寸測量、顆粒分析等功能。

數據輸出與共享：支持導出圖像至計算機或網絡存儲，兼容多種格式（如JPEG、TIFF），便于后續分析與報告生成。

6. 輔助功能模塊：擴展應用場景

環境控制裝置：如溫濕度傳感器、防振動平臺，確保顯微鏡在穩定環境下工作，減少環境因素對成像質量的影響。

多模式觀測附件：如偏振附件、微分干涉附件（DIC）或共聚焦模塊，擴展顯微鏡的觀測能力，支持更復雜的材料分析需求。

技術特點與應用價值

金相顯微鏡通過多系統協同工作，實現從宏觀到微觀的形貌觀測與結構分析。其高分辨率、大景深及多模式觀測能力，使其在材料研發、質量控制、失效分析等領域具有不可替代的作用。例如，在金屬材料中，可分析晶粒尺寸、相分布、夾雜物類型；在陶瓷材料中，可觀察氣孔分布、裂紋擴展；在復合材料中，可評估界面結合狀態。
